انواع شارژرهای خودروی برقی

0
شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ











سه نوع شارژر خودروی برقی وجود دارد: بسیار سریع، سریع و آرام. این اسامی نمایانگر خروجی‌های برق هستند، بنابراین سرعت شارژر برای شارژ خودروی برقی محسوب می‌شوند. توجه داشته باشید که قدرت شارژ در کیلووات محاسبه و اندازه‌گیری می‌شود. (kW)

هر نوع شارژر دارای یک مجموعه اتصال دهنده در ارتباط است که برای استفاده کم مصرف یا پر مصرف برای شارژ AC یا DC طراحی شده است. در بخش‌های زیر توضیحات مفصلی از سه نوع اصلی شارژر خودروی برقی و اتصالات مختلف موجود ارائه شده است.

شارژر بسیار سریع

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ







  • شارژ ۵۰ کیلووات DC در یکی از دو نوع از کانکتورهای موجود
  • شارژ ۴۳ کیلووات DC در یکی از انواع کانکتورها
  • شارژ فوق‌العاده سریع ۱۰۰ کیلووات DC در یکی از دو نوع از کانکتورهای موجود
  • همه واحدهای سریع کابل‌های اتصال دارند

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

شارژرهای بسیار سریع، سریع‌ترین روش برای شارژ کردن یک خودروی برقی است که اغلب در سرویس‌های بزرگراه یا مکان‌هایی نزدیک به جاده‌های اصلی یافت می‌شود. دستگاه‌های سریع، جریان مستقیم یا متناوب برق با ولتاژ بالا ( AC یا DC ) را برای شارژ سریع خودروی برقی در سریع‌ترین زمان ممکن تأمین می‌کند.

بسته به مدل، خودروی برقی خود را می‌توانید در عرض ۲۰ دقیقه ۸۰٪ شارژ کنید، اما در نظر داشته باشید که شارژ خودروی برقی نو با شارژر ۵۰ کیلوواتی استاندارد، حدود ۱ ساعت طول می‌کشد. برق یک واحد، نمایانگر حداکثر سرعت شارژ موجود است، اگرچه که خودروی برقی با نزدیک‌تر شدن باتری به شارژ کامل، سرعت شارژ را کاهش می‌دهد. با این حال، بارها نقل شده است که سرعت شارژ خودروی برقی بعد از ۸۰٪ به میزان قابل توجهی کاهش می‌یابد. اینکارایی شارژ را به حداکثر می‌رساند و به محافظت از باتری کمک می‌کند.

کلیه دستگاه‌های شارژ بسیار سریع کابل شارژ متصل به واحد دارند، و این شارژرهای بسیار سریع فقط در خودروهایی با قابلیت شارژ مطابق قابل استفاده است. با توجه به پروفایل‌های کانکتورهای قابل تشخیص ، مشخصات مدل شما به راحتی از دفترچه راهنمای وسیله نقلیه و یا بازرسی از سوپاپ روی برد قابل بررسی است. (تصاویر زیر را ببینید)

شارژرهای بسیار سریع

شارژرهای بسیار سریع DC قدرت ۵۰ کیلووات (۱۲۵ آمپر)، از استانداردهای شارژ CHAdeMO و یا CCS استفاده می‌کنند، و در Zap-Map با نماد بنفش نشان داده می‌شوند. این‌ها  در حال حاضر، رایج‌ترین انواع نقاط شارژ خودروی برقی در دهه اخیر بوده‌اند. هر دو اتصال دهنده به طور معمول باتری خودروی برقی را در عرض ۲۰ دقیقه ۸۰٪ شارژ می‌کنند، البته بسته به ظرفیت باتری و حالت شارژ باتری (SOB).

شارژر فوق سریع

شارژر فوق سریع DC قدرت ۱۰۰ کیلووات یا بیشتر را تأمین می‌کند. این شارژر خودروی برقی، معمولا ۱۰۰ کیلووات، ۱۵۰ کیلووات و یا ۳۵۰ کیلووات هستند؛ هرچند که حداکثر سرعت‌های دیکری نیز بین ارقام مطرح شده امکان‌پذیر است. این‌ها نسل بعدی نقطه شارژ سریع هستند که با وجود افزایش ظرفیت باتری در خودروهای برقی جدید، می‌توانند تعداد شارژدوباره را کاهش دهند.

برای آن دسته از خودروهای برقی که قادر به پذیرش ۱۰۰ کیلووات یا بیشتر الکتریسیته هستند، مدت زمان شارژ حتی برای مدل‌هایی با ظرفیت باتری بالاتر، بین ۲۰ تا ۴۰ دقیقه طول خواهد کشید. حتی اگر یک خودروی برقی قادر به پذیرش حداکثری ۵۰ کیلووات DC باشد، باز هم می‌توانند از نقاط شارژ فوق سریع استفاده کنند، زیرا این قدرت ارائه شده با هر وسیله نقلیه که توان پذیرشش را داشته باشدُ منطبق می‌شود. در خصوص شارژرهای فوق سریع ۵۰ کیلووات، کابل‌ها به واحد متصل هستند و از طریق اتصالات CCS یا CHAdeMO شارژ می‌شوند.

شبکه سوپر شارژر تسلا

شبکه سوپر شارژر تسلا همچنین شارژ بسیار سریع DC را برای رانندگان خودروهایش فراهم می‌کند ، اما بسته به مدل ، از کانکتور Tesla Type 2 یا یک اتصال دهنده Tesla CCS استفاده می‌کند. این شارژر بسیار سریع تسلا می‌توانند تا ۱۵۰ کیلووات شارژ شوند. در حالی‌که تمام مدل‌هاس تسلا برای شارژ با سوپرشارژ طراحی شده‌اند، بسیار از دارندگان خودروهای تسلا از آداپتورهایی استفاده می‌کنند که آن‌ها را قادر می‌سازد از نقاط شارژ سریع عمومی استفاده کنند، با آداپتورهای CCS و CHAdeMO. افزایش شارژ CCS در تسلا مدل ۳ و به روزرسانی جدید مدل‌های قدیمی، به رانندگان امکان دسترسی به بخش بیشتری از زیرساخت‌های شارژ سریع را می دهد.

رانندگان تسلا مدل S و مدل X قادر به استفاده از کانکتور تیپ ۲ هستند که در تمامی واحدهای سوپرشارژ تعبیه شده‌اند.

شارژر بسیار سریع AC قدرت ۴۳ کیلوواتی ( ۳-فاز، ۶۳ آمپر) تأمین می‌کنند و از استاندارد شارژ تیپ ۲ استفاده می‌کنند. واحدهای بسیار سریع AC به طور معمول قادر به شارژ خودروی برقی بسته به ظرفیت باتری و وضعیت شارژ آن، تا ۸۰٪ تنها در ۲۰ الی ۴۰ دقیقه هستند.

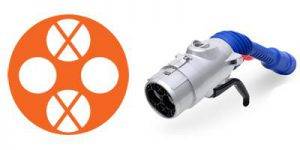

CHAdeMO
۵۰ کیلووات  DC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

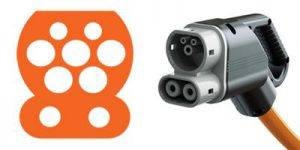

CCS
۳۵۰-۵۰ کیلووات DC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

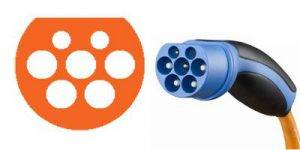

Type 2
۴۳ کیلووات  AC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

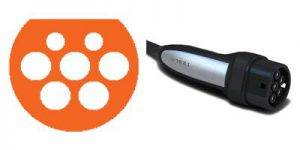

Tesla Type 2
۱۵۰ کیلووات  DC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

نمونه‌هایی از خودروهای برقی که از شارژ بسیار سریع CHAdeMO استفاده می‌کنند نیسان لیف و خودروی پلاگین هیبریدی میتسوبیشی اوتلندر هستند. خودروهای برقی سازگار با شارژ CCS نیز عبارتند از ب ام و i3، کیا ای-نیرو و جگوار I-Pace. خودروی تسلا مدل ۳، مدل S و مدل X به طور انحصاری قادر به استفاده از شبکه سوپرشارژ هستند، در حالی‌که تنها مدلی که قادر به استفاده حداکثری از شارژ بسیار سریع AC است رنو Zoe است.

شارژرهای سریع

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ







  • شارژ سریع ۷ کیلووات در یکی از ۳ نوع از کانکتورهای موجود
  • شارژ سریع ۲۲ کیلووات در یکی از ۳ نوع از کانکتورهای موجود
  • شارژ سریع ۱۱ کیلوواتی در شبکه مقصد تسلا
  • واحدهای شارژ بدون کابل هستند و یا دارای سیم متصل هستند.

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ



شارژرهای سریع معمولا با قدرت ۷ یا ۲۲ کیلوواتی ( ۱ یا ۳ فاز، ۳۲ آمپر) ارائه می‌شوند. اکثریت شارژرهای سریع، شارژ AC تأمین می‌کنند، اگرچه که برخی شبکه‌ها در حال نصب شارژرهای ۲۵ کیلوواتی DC با اتصالات CCS یا CHAdeMO هستند.

زمان شارژ در هر واحد سرعت و وسیله نقلیه متفاوت است ، اما یک شارژر ۷ کیلوواتی با یک باتری ۴۰ کیلوواتی ساعت در ۴ الی ۶ ساعت و یک شارژر ۲۲ کیلوواتی در ۱ تا ۲ ساعت یک خودروی برقی مطابق با آن شارژر را شارژ می‌کند. شارژرهای سریع معمولا در مقصدهایی مانند پارکینگ‌ها، سوپرمارکت‌ها یا مراکز تفریحی، یعنی جایی که احتمال پارک خودروی برقی شما بیش از ۱ ساعت است، پیدا می‌شوند.

اکثر شارژرهای سریع ۷ کیلوواتی بدون کابل هستند، اگرچه که برخی از واحدهای مستقر در خانه و محل کار دارای کابل‌های متصل هستند.

در صورت کابل‌دار بودن واحد شارژ، تنها مدل‌هایی که با کانکتور آن سازگار هستند، ثادر به استفاده از آن خواهند بود؛ برای مثال: کابل اتصال نوع ۱ می‌تواند توسط نیسان لیف استفاده شود، اما فقط نیسان لیف نسل اول. (زیرا نیسان لیف نسل دوم دارای سوپاپ تیپ ۲ می‌باشد) بنابراین واحدهای بدون کابل آسان کاربردتر هستند و دارندگان هر خودروهای برقی می‌توانند با کابل مناسب از آن‌ها استفاده کنند.

نرخ شارژ هنگام استفاده از شارژر سریع بستگه به شارژر درون خودروی برقی دارد، در حالی‌که همه مدل‌ها قادر به پذیرش نیروی ۷ کیلووات یا بیشتر نیستند.

مدل‌های مطرح شده هنوز هم می‌توانند به نقطه شارژ متصل شوند، اما تنها حداکثر توان مورد قبول خودرو را دریافت خواهند کرد. برای مثال، نیسان لیف با توان دریافتی ۳.۳ کیلوواتی حتی اگر به شارژر ۷ یا ۲۲ کیلوواتی متصل شود، فقط می‌تواند توان ۳.۳ کیلووات را بپذیرد.

شارژرهای مقصد تسلا ۱۱ کیلووات یا ۲۲ کیلووات نیرو تأمین می‌کنند، اما مانند شبکه سوپرشارژر فقط برای مصرف در مدل‌های تسلا در نظر گرفته شده است. تسلا در بسیاری از نقطه‌های شارژ خود از شارژر خودروی برقی تیپ ۲ استفاده کرده است که با هر مدل پلاگین با استفاده از کانکتور مناسب سازگار هستند.

تیپ ۲
۷-۲۲ کیلووات  AC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

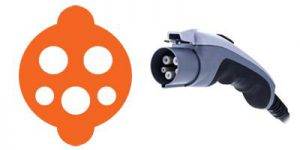

تیپ ۱
۷ کیلووات  AC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ

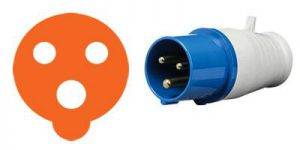

کوماندو
۷-۲۲ کیلووات  AC

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ



تقریبا کلیه خودروهای برقی و پلاگین هیبریدها قادر به شارژ از واحد شارژ تیپ ۲، با کابل مناسب خودروی برقی خود هستند. این تقریبا رایج‌ترین نقطه شارژ عمومی استانداد در اطراف است، و بیشتر دارندگان خودروهای پلاگین دارای کابل شارژ تیپ ۲ هستند.

شارژرهای آرام

شارژر خودروی برقی، شارژ خودروی برقی، شارژر سریع، شارژر آرام، شارژر بسیار سریع، کانکتور، سوپاپ شارژ







  • شارژر آرام ۳ و ۶ کیلووات با یکی از ۴ نوع کانکتور موجود
  • واحدهای شارژ یا بدون کابل هستند یا دارای کابل‌های
